认识DCDC

在电动汽车的电气架构中，DCDC转换器（直流-直流转换器）是一个至关重要的部件，负责协调高压动力电池（通常300V~800V）与低压电气系统（12V/24V）之间的能量流动。它的性能直接影响整车的能量效率、安全性和可靠性。

DCDC转换器在电动汽车中的用途

1、高压-低压能量转换

电动汽车的动力电池通常工作在 300V~800V 高压，但传统车载电子设备（如ECU、灯光、传感器、娱乐系统等）仍依赖 12V/24V 低压供电。DCDC转换器的核心任务是将高压直流电降压至低压直流电，以替代传统燃油车的 发电机（Alternator）。

主要供电对象：

 ▪ 关键控制器：VCU（整车控制器）、BMS（电池管理系统）、MCU（电机控制器）等
 ▪ 安全系统：电子助力转向（EPS）、电子制动（EHB/EMB）、安全气囊等
 ▪ 舒适性系统：座椅加热、信息娱乐系统（中控屏、音响）等
 ▪ 智能驾驶系统：摄像头、毫米波雷达、激光雷达、自动驾驶计算平台等
 ▪ 基础电气系统：车灯、雨刷、门窗控制、防盗系统、水泵、风扇等

电压稳定性要求：

 ▪ 输入范围：200V~800V（适应不同SOC下的电池电压波动）。
 ▪ 输出范围：9V~16V/16V~32V（确保冷启动、大负载切换时低压系统不崩溃）。
 ▪ 动态响应：<100μs（应对电机突然启动、EPS助力需求突增等瞬态工况）。

2、 能量管理与系统协同

DCDC转换器不仅是简单的“降压器”，还需与整车能量管理系统深度协同，实现智能化供电策略。

高压系统休眠时的蓄电池补电及低压供电：

  •  某些情况，当车辆处于 OFF状态（高压系统关闭），低压蓄电池电量低时，需要启动DCDC给低压蓄电池补电并维持低压供电，支持： BMS（监控电池状态）、 防盗系统（如无钥匙进入、远程监控）、 OTA升级（部分车型支持休眠状态下固件更新）等功能。

负载分级管理（智能配电）

  • 高优先级负载（安全相关）：EPS、制动系统、安全气囊 → 优先保障供电。
  • 低优先级负载（舒适性）：座椅加热、娱乐系统 → 在低电量时可限制或关闭。
3、安全与可靠性保障

DCDC转换器在整车安全架构中扮演关键角色，需满足严苛的 功能安全（ISO 26262） 和 电气安全（ISO 6469-3）要求。

（1） 故障隔离与保护

 故障类型

 保护机制
 输入过压/欠压 自动切断高压输入，防止损坏低压设备
 输出短路 硬件级快速关断（<10μs），避免烧毁线束
过热保护 硬件级快速关断（<10μs），避免烧毁线束
 通信故障 默认安全模式（如维持基础电压输出）

（2）电磁兼容（EMC）设计

  •  需满足 CISPR 25 Class 5 标准（国际无线电干扰特别委员会第25号标准），避免干扰车载通讯（CAN总线）、传感器等电气部件。注：CISPR 25（国际无线电干扰特别委员会第25号标准）是汽车电子电磁兼容性（EMC）的核心标准之一，用于评估车辆的 传导发射（Conducted Emissions, CE）和 辐射发射（Radiated Emissions, RE）。Class 5是该标准中最严格的等级，适用于对电磁干扰（EMI）要求极高的关键系统（如电动汽车的高压电驱、DCDC转换器、车载充电机等）。

DCDC转换器的工作原理

电动汽车的DCDC转换器一般采用降压式（Buck）变换器。降压式（Buck）变换器是一种输出电压≤输入电压的非隔离直流变换器，Buck变换器的主电路由开关管，二极管，输出滤波电感L和输出滤波电容C构成。其工作原理是通过高频开关管（MOSFET等）的周期性通断，配合电感、电容的储能和释能，实现电压的变换。

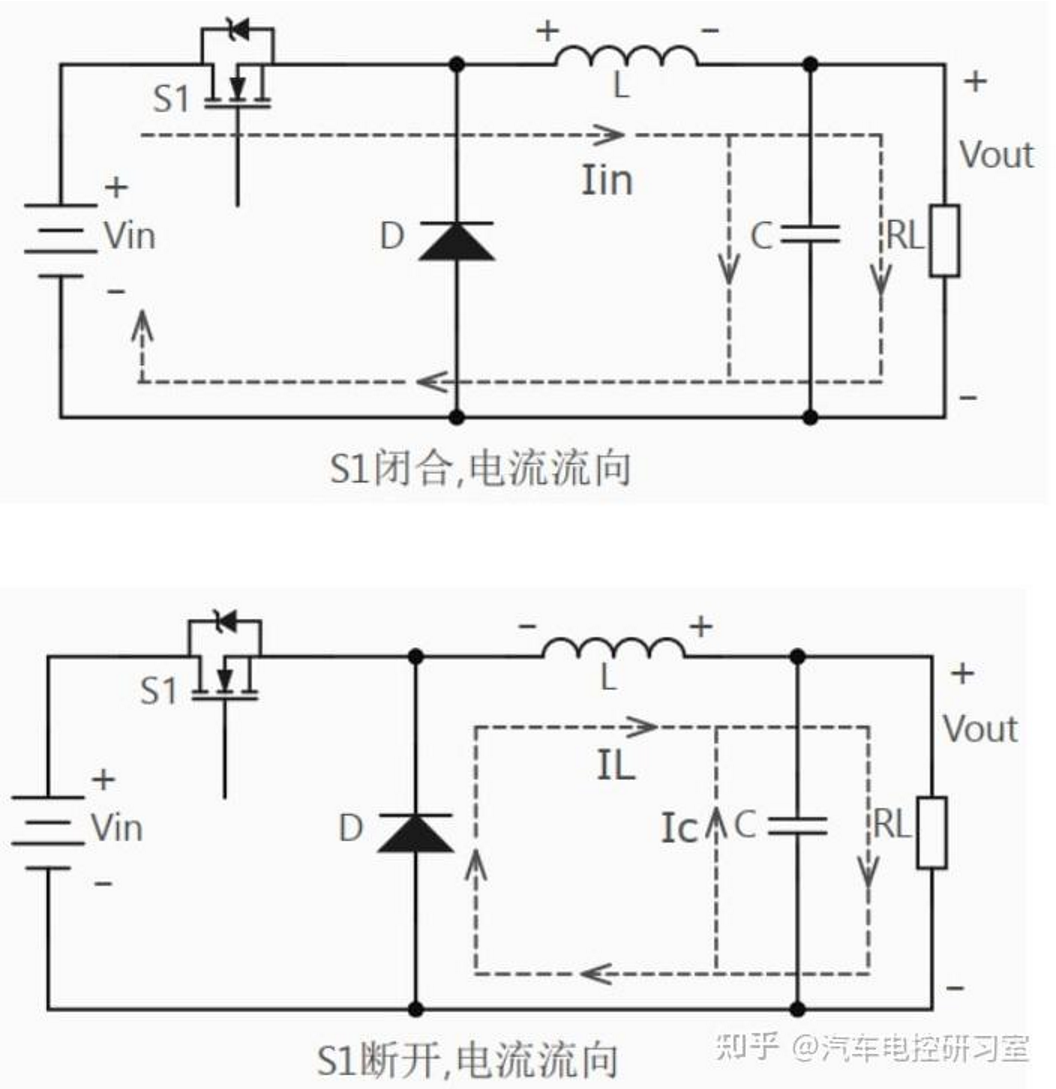

Buck变换器的工作原理


  1. 开关管导通阶段 ： 当开关管S1闭合时，电感L被充磁储能，流经电感的电流线性增加，同时给电容C充电，给负载RL提供能量，此时Vout电压缓慢上升，若S1一直闭合则最终Vout会近似等于Vin电压（S1有耗损压降）
  2. 开关管关断阶段： 当开关管S1关断时，储能电感L通过续流二极管D放电，电感电流IL线性减少，输出电压Vout靠输出电容C放电Ic以及减小的电感电流IL维持缓慢下降，若S1一直保持关断，则Vout会最终降至0V；
  3. PWM控制： 通过调节开关管S1的 占空比（导通时间与周期的比例），可以控制输出电压Vout的大小
    输出电压公式：  ​Vout = D x V in（D为占空比）。

PWM控制的特点：

  • 简单、成熟，适用于非隔离型DCDC（如Buck降压）。
  • 开关频率固定（通常几十kHz~几百kHz）。
  • 需搭配反馈环路（如PID控制）实现稳压。

关键元件作用

  • 电感（L）： 储能和滤波，平衡开关管导通/关断时的能量传输。
  • 电容（C）：滤除高频纹波，稳定输出电压。
  • 二极管（D）或同步整流管：提供续流路径，提高效率。
  • 控制芯片：实时监测输出，调整PWM信号以稳定输出电压。
